电力铁塔的焊接技术要求 筑邦铁塔带您了解

电力铁塔的焊缝质量分级应按设计图纸所要求的焊缝质量级别，以上文件未明确，则焊缝质量分级如下:

一级焊缝:受力角钢、钢板的对接焊缝;导、地线挂点组件除连接加劲板以外的所有水平焊缝;导线挂孔环形拼板的焊缝。一级焊缝必须100%焊透，并施行100%超声波检查或100%磁粉探伤，加劲板应在一级焊缝检测合格后再施焊。

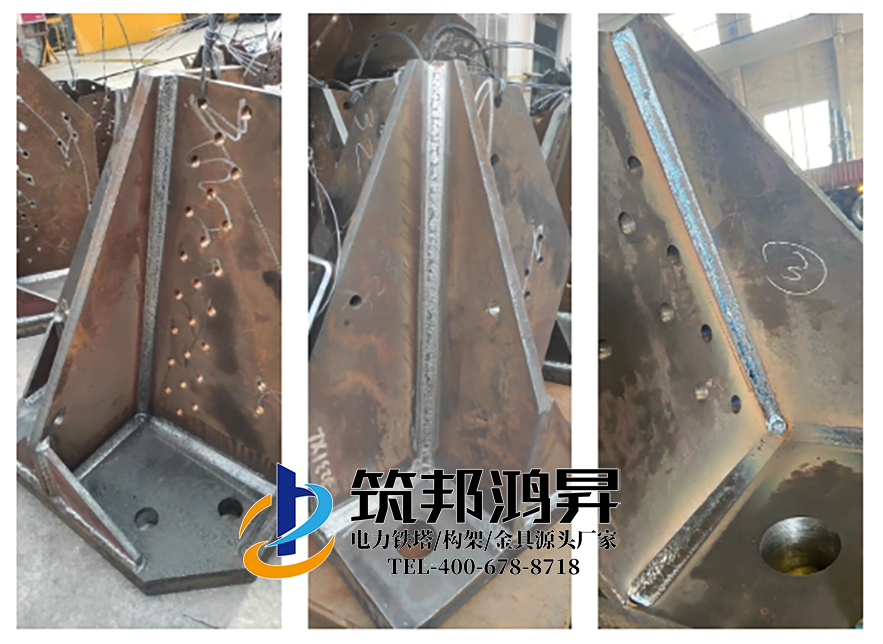

二级焊缝:导、地线挂点组件除一级焊缝及连接加劲板的焊缝以外的其余焊缝;塔座板组件除连接加劲板以外的焊缝;二级焊缝必须100%焊透，并按相关规定施行20%超声波检查或20%磁粉探伤。

三级焊缝:除以上规定的一、二级焊缝以外的其余焊缝。焊缝技术要求应符合国家现行标准JGJ81《建筑钢结构焊接技术规程》中的有关规定，焊缝检验质量标准，应符合国家现行标准GB50205《钢结构工程施工质量验收规范》中“焊接”部分的有关规定。

设计要求全焊透的一、二级焊缝应采用超声波探伤进行内部缺陷的检验，超声波不能对缺陷做出判断时，应采用射线探伤，其内部缺陷分级及探伤方法应符合现行国家标准GB11345或GB3323的规定。
